5 partes principales de un sistema de extracción industrial

Sistema de Extracción

Cuando se piensa en Extracción y Filtración de contaminantes, comúnmente suele asociarse inmediatamente con el Equipo de filtración y que en la mayoría de los casos se trata de un Colector de Polvo, Humos y Neblinas; sin embargo el equipo de filtración es un componente más del Sistema de Extracción en su conjunto. En este artículo explicamos de manera resumida, los 5 componentes claves de estos sistemas.

1. Campanas de Extracción

El punto de partida para el diseño y cálculo de todo sistema, son los puntos donde se generan los contaminantes. Las campanas de extracción son objetos que se diseñan generalmente a la medida de la aplicación, su propósito es generar una corriente de aire para evitar la dispersión de los contaminantes y a la vez facilitar su captura por la campana.

2. Red de ductos

La red de ductos es vital para conducir los contaminantes desde las tomas o campanas de extracción, hasta el Equipo de Filtración. Los ductos deben diseñarse, de tal manera que faciliten la conducción de las emisiones evitando que haya depósitos o taponamientos, debe generar la mínima pérdida de presión posible y deben construirse con el material adecuado para evitar desgaste prematuro (por humedad, abrasión, corrosión, etc); infiltraciones de aire y fuga de los contaminantes, particularmente en las uniones bridadas.

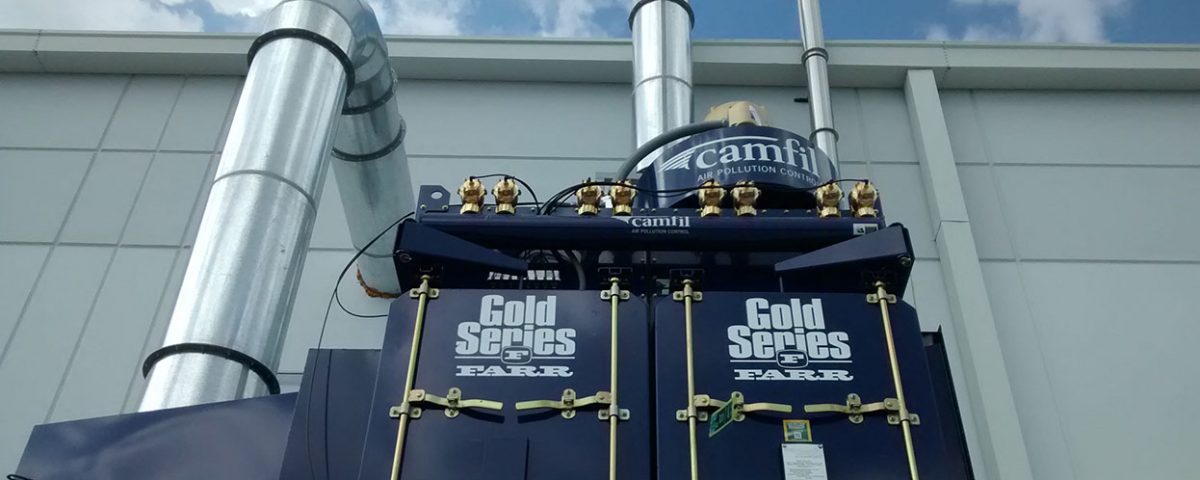

3. Equipo de Filtración

Es el corazón del Sistema y tiene como propósito almacenar y segregar los contaminantes, al mismo tiempo que realiza la filtración del aire, para que este se pueda recircular o en otro caso, descargar a la atmósfera. La selección y dimensionamiento de este tipo de equipos, es vital para lograr un tratamiento de aire eficiente, cumplir con la normatividad aplicable y mantener los costos de operación y mantenimiento lo más bajo posible.

4. Extractor de aire

Este equipo es el aparato respiratorio del Sistema de Extracción, ya que se encarga de mover el aire y de vencer la pérdida de presión total, tanto aguas abajo, como aguas arriba. Es decir, vence las caídas de presión desde las campanas de extracción, a lo largo de toda la red de ductos, en el Equipo de Filtración y en la descarga del Sistema (sea un tiro de descarga o una chimenea). Para seleccionar correctamente un Extractor se debe considerar lo siguiente: el caudal de aire requerido, la caída de presión total, la altitud del lugar de operación y las condiciones de trabajo a las que estará sometido (por ejemplo temperatura, humedad, abrasión, corrosión, etc).

5. Panel o Tablero de Control

Este componente es el cerebro del Sistema de Extracción en sociedad con el controlador de pulsos. Tiene como objetivo principal permitir el arranque y paro del Extractor, el accionamiento y paro del sistema de limpieza, monitorear la saturación de los elementos filtrantes; permitir la operación de accesorios utilizados para la descarga de contaminantes (por ejemplo tornillo sinfín, válvula rotatoria, etc) y finalmente monitoreo y control de dispositivos de seguridad (tales como detector de presión, detector de humo o temperatura, paneles de venteo y dampers antiexplosión, entre otros).
